RIP 기초(2). Loopback 적용 및 라우팅 보안 실습_GNS3

서론

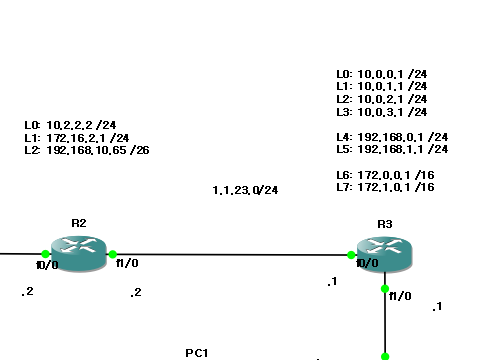

GNS3 환경에서 구축했다.
각 라우터 인터페이스 아이피는 할당되어있는 상태이다.
Loopback(루프백)주소를 적용하고 라우팅 보안 실습에 대해서 알아본다.



목표

루프백 주소 적용 , 루프백 주소를 이용한 통신 연결,
passive-interface 적용 결과 , RIP보안 라우팅 정보인증 실습을 성공적으로 눈으로 확인하는 것.









1. 루프백 주소 적용

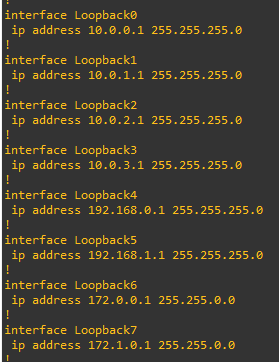

각 라우터 장비에 루프백 주소를 입력한다.

루프백 주소 입력 예시
R1(config)#int loopback 0
R1(config-if)#ip add 10.1.1.1 255.255.255.0

*** /26 /16 을 확인하고 루프백 주소 입력시 착오없이 입력해야된다.

R1

R2

R3





1-2 루프백 주소 적용 후 네트워크 광고를 적용.

직전 포스팅 글에서 network 1.0.0.0의 네트워크를 광고하면서

각 장비에 version2 와 no auto-summary가 이미 적용이 되어있는 상태이다.

https://ohohtani.tistory.com/21

RIP 기초. 동적 라우팅 실습_GNS3

이미 설정되어있는 것들을 제외하고 추가된 루프백 주소의 새로운 네트워크 대역을 추가한다.

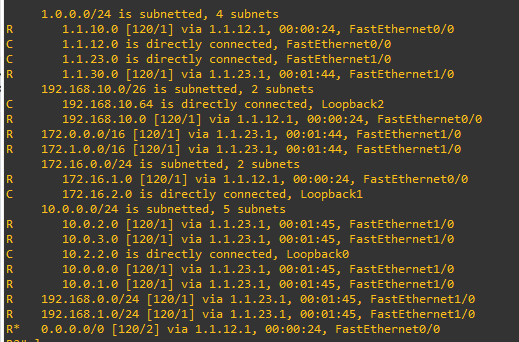

1-3 RIP 라우팅 프로토콜 설정 완료 및 전체 네트워크 연결 검증

루프백 주소와 다양한 서브넷을 정확히 광고하기 위해 version 2 , no auto-summary를 공통 적용.

RIP 설정이 완료된 후 R1 라우터를 출발지로 하여 네트워크 내의 모든 주요 목적지에 연결성을 테스트 했고,

모든 라우터가 서로의 모든 네트워크 경로를 성공적으로 학습하고 있다.

R1 , R2 , R3

R1 > R2,R3 연결 성공









2. Passive-interface 적용 및 확인

실습 내용 : R3이 가진 모든 루프백 네트워크 경로 정보를 R2로 보내지 못하게 차단하여,
R2와 R1이 R3의 경로를 모르게 만든다.





2-1 통신 상태 확인

R2에서 R3으로 루프백 주소로 핑이 성공하는지 다시 확인해본다.

R3으로 현재 연결이 되어있는 상태







2-2 R3에 passive-interface 적용

R3(config)#router rip
R3(config-router)#passive-interface f0/0  -> R2 방향 인터페이스

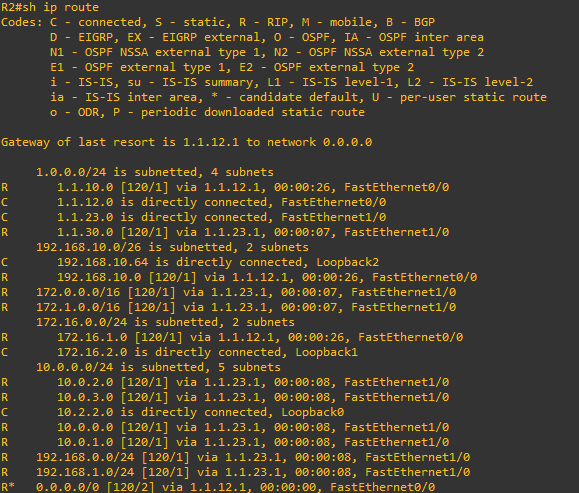

passive-interface R3에 적용 전 R2의 sh ip route 화면

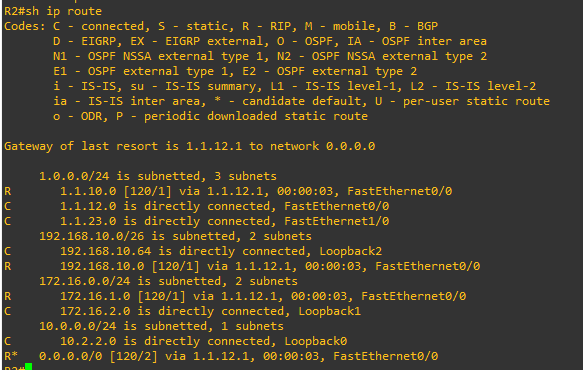

passive-interface R3에 적용 후 R2의 sh ip route 화면





*** 적용을 빠르게 보고 싶다면 clear ip route * 명령어를 써도 된다.



R3 경로가 보이지 않는걸 확인 할 수 있다.

당연히 경로를 알 수 없기에 핑 연결도 실패한다.



핑 연결 실패





2-3 R3에 no passive-interface f0/0 적용

R3(config)#router rip
R3(config-router)#no passive-interface f0/0  -> 차단 해제

적용 후 R2 sh ip route

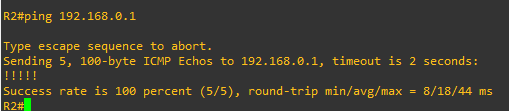

핑 연결 정상화









3. RIP MD5 인증 설정

실습내용 : R1과 ISP가 서로 라우팅 정보를 주고 받을 때 ** cisco ** 라는 비밀번호를 서로 아는 경우에만 허용한다.

3-1 R1 설정 및 ISP 설정

R1 설정

R1(config)#key chain RIPKEY           ! 1. 열쇠 꾸러미 이름 정하기 (이름은 달라도 됨)
R1(config-keychain)#key 1             ! 2. 열쇠 번호 (상대방과 같아야 함)
R1(config-keychain-key)#key-string cisco ! 3. 진짜 암호 (대소문자까지 완벽히 같아야 함)
R1(config-keychain-key)#exit
R1(config-keychain)#exit

R1(config)#interface f0/0             ! 4. ISP와 연결된 인터페이스로 이동
R1(config-if)#ip rip authentication key-chain RIPKEY ! 5. 인증에 쓸 키체인 지정
R1(config-if)#ip rip authentication mode md5         ! 6. 암호화 방식(MD5) 지정



ISP 설정

ISP(config)#key chain RIPKEY
ISP(config-keychain)#key 1             ! R1과 같은 1번 키
ISP(config-keychain-key)#key-string cisco ! R1과 같은 암호 'cisco'
ISP(config-keychain-key)#exit
ISP(config-keychain)#exit

ISP(config)#interface f1/0             ! R1과 연결된 인터페이스로 이동
ISP(config-if)#ip rip authentication key-chain RIPKEY
ISP(config-if)#ip rip authentication mode md5

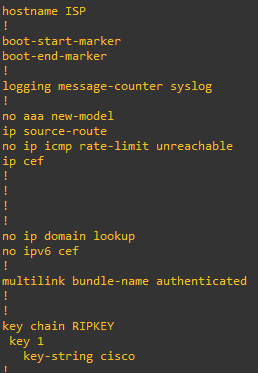

ISP , R1 MD5 인증 설정

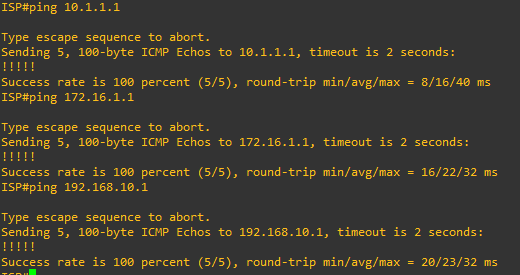

ISP > R1 루프백 주소로 핑연결 성공





3-2 MD5 키 설정에서 하나라도 서로 다르게 된다면 연결이 되지 않는다.



ISP 에서 기존 설정 key-string cisco 에서 key-string cisco123 로 변경하고서 연결 상태를 확인해봤다.

당연히 설정이 다르기 때문에 인증이 되지 않고 연결에 실패하는걸 확인할 수 있다.
