ACL 기본 차단 / 허용 실습(3)_HTTP허용_GNS3

서론

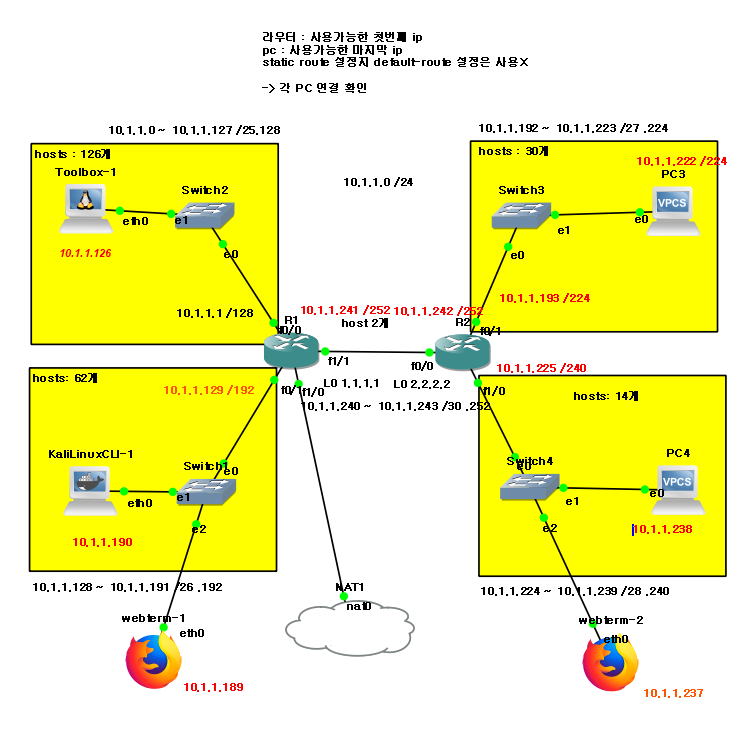

GNS3 환경에서 구축했고 네트워크 구성도는
모든 통신(외부망까지)이 정상적으로 연결이 되어있는 상태에서 시작했다.

*** R1 , R2 에 static ip rotue , 각 포트 아이피 설정을 제외한 기존 standard ACL은 삭제한다.***



목표

특정 서비스 정밀제어
webterm-2에서 R1까지 ping 은 막고 웹(HTTP)만 허용한다.





HTTP만 허용, ping 차단

R1에 웹서버 활성화

R1(config)# ip http server





ACL 설정 (웹 허용 , 나머지 차단)

R1(config)# ip access-list extended WEB_ONLY
R1(config-ext-nacl)# permit tcp any host 10.1.1.241 eq 80
R1(config-ext-nacl)# deny ip any any

추가설명 : deny ip any any가 자동으로 생기지만, 명시적으로 적어주는 것이 좋다.

R1(config)#int f1/1
R1(config-if)#ip access-group WEB_ONLY in

추가설명 : webterm-2에서 R1으로 들어오는 트래픽을 제어해야 하므로 inbound로 적용한다.





명령어 설정 후 웹텀에서 접속 시도

처음 보는 환경...





R1에서 실행

R1(config)#username ccnp privilege 15 secret cisco

추가설명 : 시스코 IOS 장비는 웹서버 활성화 시 기본적으로 인증을 요구할 수 있다.

실습을 위해서 로컬 계정을 생성하여 로그인 문제를 해결했다.

(처음보는 환경에 당황하지 않고 Gmini한테 여쭈어봄..)

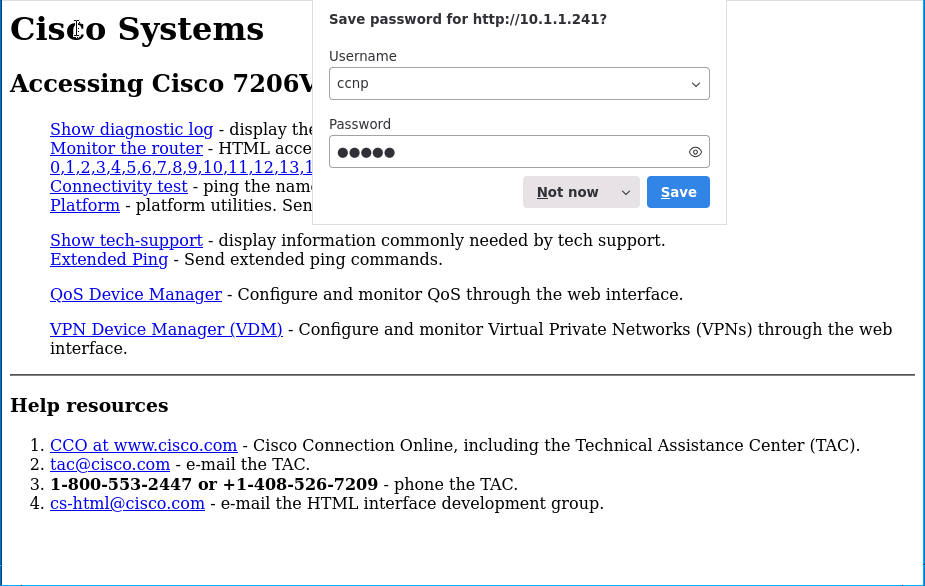

설정된 값으로 로그인 시도 후 접속 완료







검증

웹브라우저에서 http://10.1.1.241 접속은 성공 , ping 10.1.1.241은 실패한다.



** 궁금하신 부분 댓글 남겨주시면 아는 선에서 최대한 빠르게 답변 남겨드리겠습니다.

** 틀린 부분 있을시 댓글로 남겨주시면 더 공부하겠습니다.
