ACL 기본 차단 / 허용 실습(2)_GNS3

서론

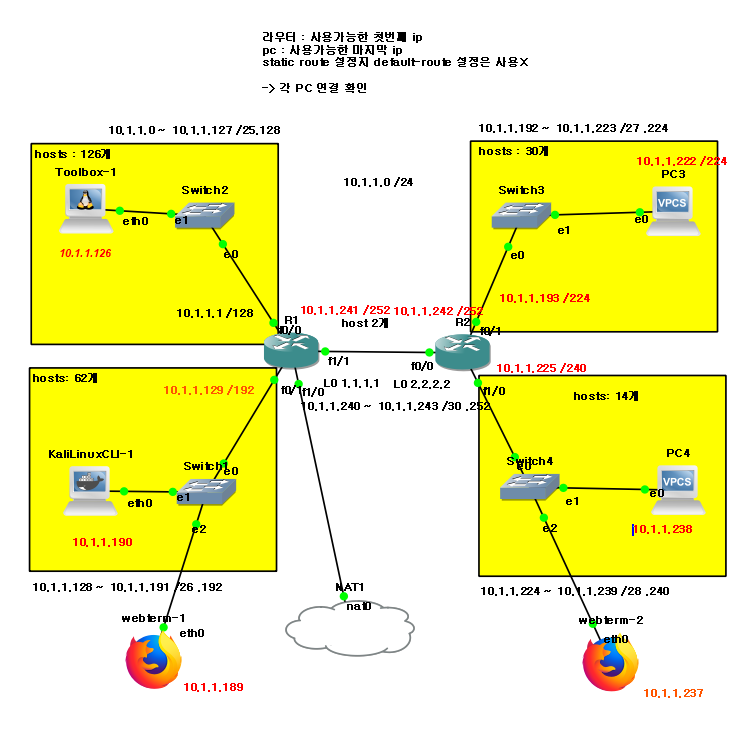

GNS3 환경에서 구축했고 네트워크 구성도는
모든 통신(외부망까지)이 정상적으로 연결이 되어있는 상태에서 시작했다.

*** R1 , R2 에 static ip rotue , 각 포트 아이피 설정을 제외한 기존 standard ACL , extended ACL은 삭제한다.***



목표

C영역(pc 10.1.1.222) 에서 A영역(pc 10.1.1.126)으로 가는 트래픽만 허용하고 나머지 영역에서의 통신은 차단한다.





R2  ACL 설정



Extended ACL 생성 및 C영역(pc 10.1.1.222)만 트래픽 허용.

R2(config)# ip access-list extended SEGMENT_CONTROL
R2(config-ext-nacl)# permit ip 10.1.1.192 0.0.0.31 10.1.1.0 0.0.0.127







인터페이스 적용

C영역의 게이트 웨이 포트로 지정한다.

R2(config)# interface f0/1
R2(config-if)# ip access-group SEGMENT_CONTROL in



검증

- C영역에서 A영역으로 가는 트래픽만 허용된다.

- 나머지 장비 (라우터 제외)는 트래픽이 허용되지 않는다.



제일 상단 A영역 통신 정상 , 나머지 장비들 연결 X





** 궁금하신 부분 댓글 남겨주시면 아는 선에서 최대한 빠르게 답변 남겨드리겠습니다.

** 틀린 부분 있을시 댓글로 남겨주시면 더 공부하겠습니다.
